Maßverkörperungen
SmarAct bietet eine große Vielfalt von reflektiven Skalen für die optische Encoder-Familie METIRIO zur Positionsbestimmung in linearen, teilrotatorischen und gebogenen Messsystemen sowie rotatorische Maßverkörperungen zur Winkelmessung an. Außerdem erlauben spezielle 2D-Skalen das simultane Messen von mehreren Freiheitsgraden (Multi Degree of Freedom).
Hohe Materialvielfalt, wie verschiedene Glassorten, u. a. mit niedriger thermischer Ausdehnung, Stahl und Aluminium, erlaubt es, das richtige Material für jede Anwendung zu finden.
Alle Maßverkörperungen verfügen über eine Inkrementalspur mit 20 µm Periode und eine Referenzspur zur Absolutpositionsbestimmung. Die Referenzspur kann eine einzige Referenzmarke oder eine Distanzcodierung enthalten.
Kundenspezifische Anforderungen an Materialien und Struktur können ebenfalls umgesetzt werden. Treten Sie einfach mit uns in Kontakt.
Lineare Maßverkörperungen
Lineare Maßverkörperungen bis 300 mm werden meist aus Black Glass gefertigt. Damit wird ein hoher Kontrast bei der Abtastung erreicht und störende Reflexionen durch das Untergrundmaterial werden vermieden.
Längere Skalen werden zumeist aus transparentem Soda-Lime-Glas hergestellt.
Für Anwendungen mit niedriger thermischer Ausdehnung werden Robax-Glas und Borofloat-Glas empfohlen.
| Material | Max. Länge | Genauigkeit | CTE /K |
|---|---|---|---|
| Black Glass | 300 mm | 10 µm / m | 7.2 · 10-6 |
| Soda-Lime-Glas | 2 m | 5 µm / m | 9.4 · 10-6 |
| Robax-Glas | 2 m | 1 µm / m | 0.5 · 10-6 |
| Borofloat-Glas | 2 m | 5 µm / m | 0.5 · 10-6 |
| Stahl | 1 m | 3 µm / m | 12 · 10-6 |
| Aluminium | 1 m | 1 µm / m | 23 · 10-6 |
Rotatorische Maßverkörperungen
Rotatorische Maßverkörperungen werden meist aus Black Glass gefertigt, können aber auch aus anderen Materialien hergestellt werden. Nachstehend sind die häufigsten Größen genannt. Weitere Größen sind auf Anfrage erhältlich.
| Optischer Durchmesser | Counts pro Umdrehung |
|---|---|
| 13.0 mm | 2048 |
| 22.9 mm | 3600 |
| 38.2 mm | 6000 |
| 63.7 mm | 10000 |
| 95.5 mm | 15000 |
| 143.2 mm | 22500 |
| 191.0 mm | 30000 |
Gebogene und teilrotatorische Skalen
Für den Einsatz in Goniometersystemen und zylindrischen Systemen bietet SmarAct flexible Skalen aus Stahl und Aluminium an. Diese können bis auf einen Durchmesser von 30 mm gebogen werden.
| Material | Max. Biegeradius |
|---|---|
| Stahl | 100 mm |
| Aluminium | 30 mm |
Mehrere Freiheitsgrade

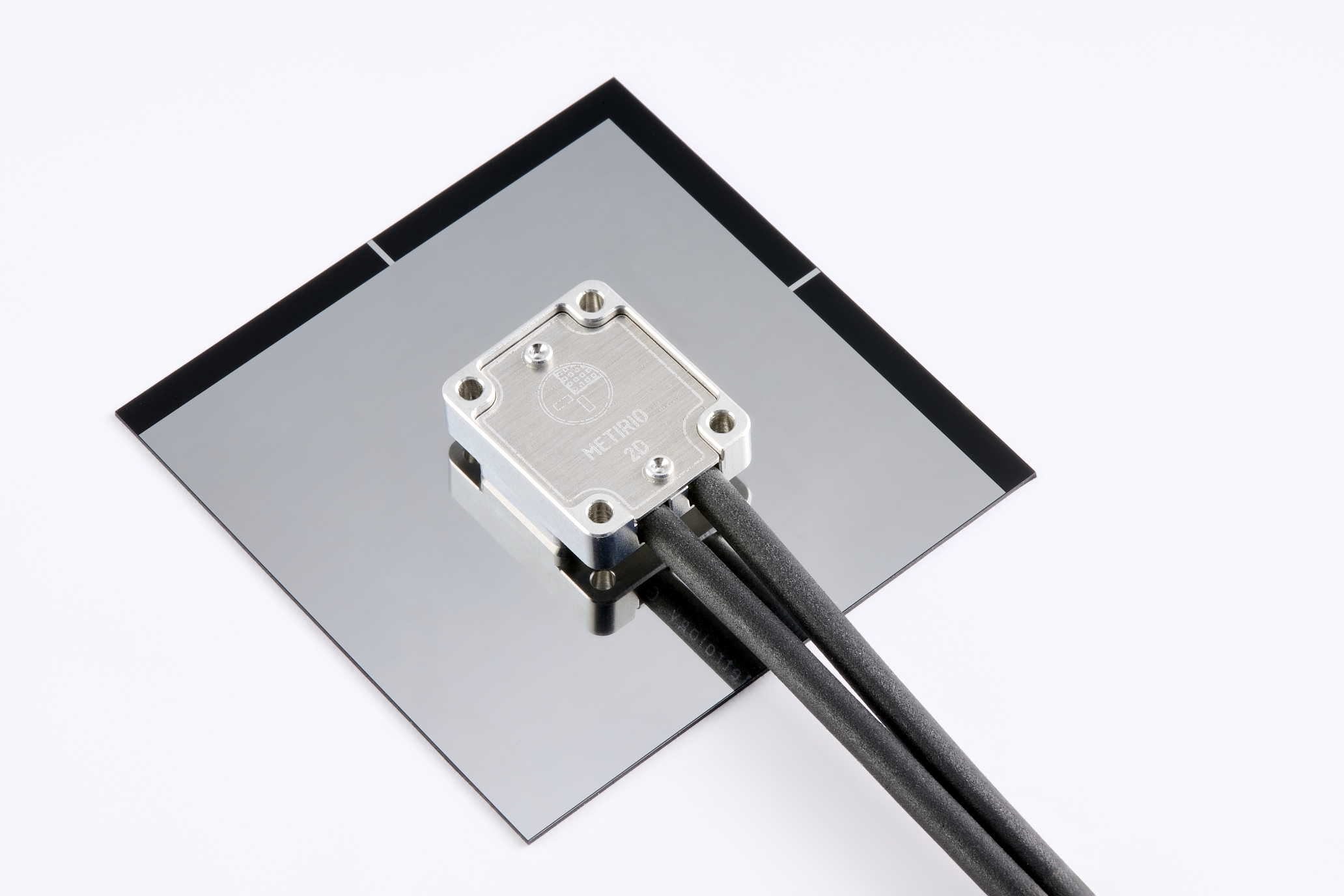

Zur Vermessung mehrerer Freiheitsgrade mit METIRIO 2D und METIRIO 2D+1 bedarf es spezieller Skalen mit Karomuster.
Es können beliebige quadratische und rechteckige Skalen hergestellt werden. Die maximale Größe beträgt 1 m x 1 m.
Mehr Informationen finden Sie hier oder treten Sie direkt mit uns in Kontakt.
Kundenspezifische Skalen
Wenn Sie einige einfache Design-Regeln beachten, können Sie METIRIO® sogar mit Ihren eigenen Skalenentwürfen oder bereits vorhandenen Skalen verwenden. METIRIO® eignet sich somit ideal als Ersatz für etablierte Systeme.
Wenn Sie keinen Zugang zur Herstellung von Skalen haben, wenden Sie sich gerne an uns. Wir bieten Ihnen ein individuelles Skalendesign an.
Kontaktieren Sie uns!
